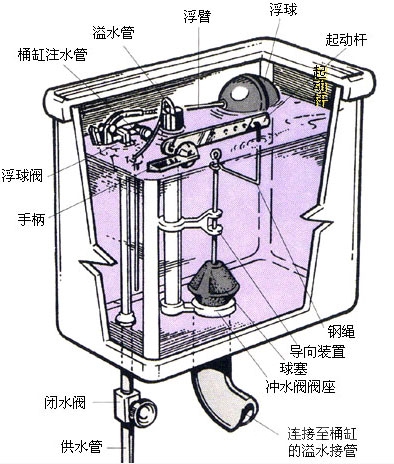

抽水马桶水箱结构图

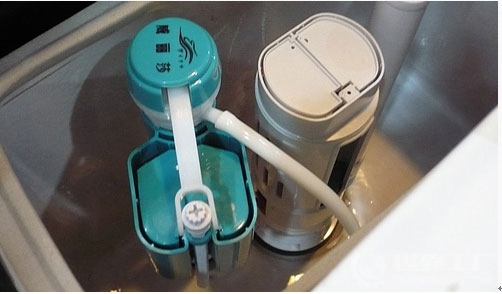

抽水马桶水箱部件

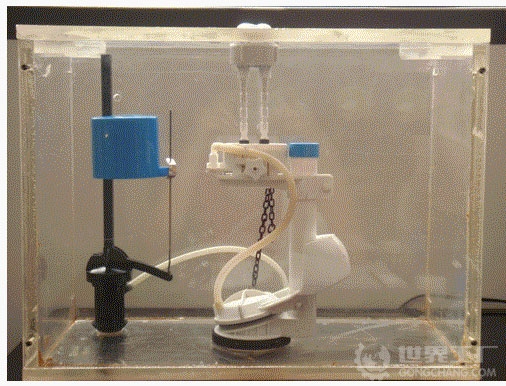

抽水马桶水箱构造以下为抽水马桶(水箱)的工作原理，仅供参考：
抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。一定要弄清以上各部件在工作中的作用。
放水时，扳动放水旋钮，旋钮通过杠杆将出水塞拉起。这样水箱的水就会放出。水被放出后，出水塞落下，堵住出水口。此时，浮球也因水面下降，处在水箱底部。而浮球的下落，带动杠杆将进水塞拉起，而使水进入水箱内。
随着水面的上升，浮球也会因浮力逐渐升高，直至通过杠杆将进水塞压下，堵住进水口。这样水箱内又盛满水。想一想，可调旋钮的作用是什么?
当进水管因故障而漏水时(如：进水塞不能堵住进水口或进水管破裂)，水箱内水面会不断升高，最终将溢出水箱。而渗水管的设置就解决了这个问题。当水面升高至渗水管口时，水就会从渗水管流入马桶内，不会使水漫过水箱。而进水管正常工作时，水箱内水面不会达到渗水管口处，所以也就不用担心水会流走。
当您扳动水箱上的手柄给抽水马桶冲水时，水箱内的起动杆就会抬起来。这根杠子会向上牵动钢绳，进而让钢绳拔起水箱底部的球塞或橡胶盖，如果冲水阀的开口通畅，水箱中的水将流过已提高的球塞，冲到下面的桶缸里。这样桶缸的水位将高于弯管中的水位。
当水从水箱中涌出时，浮在水箱水面上的浮球将下降，拉动浮臂向下，从而抬高浮球阀装置的阀柱塞，使水又流入水箱。水总是往低处流，因此水箱中的水推动桶缸中的水，后者流入排水管，从而产生虹吸作用，将桶缸中的东西全部带走。当桶缸中所有的水流走之后，空气被吸进弯管，虹吸作用停止。同时，水箱球塞会落回原位，关闭冲水阀的开口。
浮球将随着水箱中水位的提升而升高，直到浮臂的高度足以将阀柱塞压入浮球阀中，并关闭进入的水流为止。如果无法将水关掉，多余的水会顺着溢水管向下流入桶缸，以免水箱中的水溢出。
